首頁 > 解決方案 > 智能打樁機引導系統

智能打樁機引導系統

2018-03-27 熱度:16799 ℃

  樁機智能引導系統

  ntelligent Guide System of Pile Driver

  IG300-PD


一、系統原理

       IG300-PD應用高精度RTK差分基站和GNSS雙天線移動站的衛星測向定位原理,

實現打樁機的智能引導,獨創的手機APP將工程所需打樁點位顯示并引導,無需人工放

樣,直接衛星引導打樁,大數據實時統計打樁數據,便于管理。

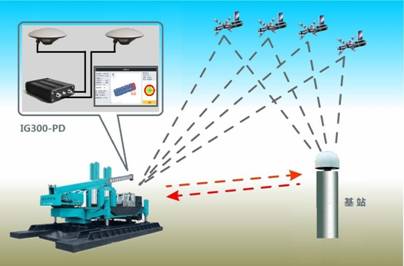

打樁機智能引導系統原理

打樁機智能引導系統原理

二、優勢比較


打樁機作業主要對比內容
傳統樁機采用樁機智能引導系統的樁機
樁點放樣:
人工角樁測算,拉皮尺架設經緯儀      按照電子圖APP軟件自動顯示每個樁點
放樣工具:經緯儀、皮尺CAD工程圖導入樁點
定位精度:5-10CM1-2CM
操作便捷性:

操作手看不到樁點位置,聽測量員的

人工指令施工,憑借個人經驗施工

衛星精確定位,駕駛員看屏幕打樁,“傻瓜

式”操作,精準定位

誤操作提示:人工觀測提醒智能化報警提示,超過規定誤差自動報警
受影響因素:刮風下雨、人員疲勞24小時全天候施工
人工成本:
5人1組,1天25套樁4人1組,1天30套樁


三、系統組成

  IG300-PD整套系統由SS300雙天線定位定向接收機、GNSS接收天線、MS600基站接收機、無線電臺(基站模式用)安卓平板(或安卓手機)、控制顯示終端APP等構成。

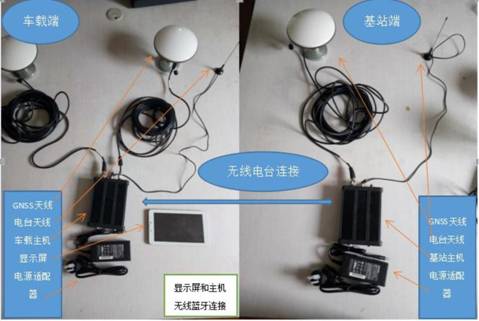

高精度樁機智能引導系統組成圖

高精度樁機智能引導系統組成圖

四、操作步驟

  1、前期數據準備

  從項目部獲取基準點坐標數據和打樁區域CAD設計圖(或者樁位點坐標);

  2、架設基站

  使用MS600選擇固定點或隨機點架設基站;

  3、安裝調試

  IG300主機和安卓平板安裝在駕駛室內,通過天線電纜連接外部天線。藍牙連接顯示屏;

 ?、?打樁操作

  駕駛員依據顯示器上的樁點標記,獨立完成打樁;

 ?、?統計數據

  系統自動記錄每根樁的樁位偏差及時長信息,方便統計監管;

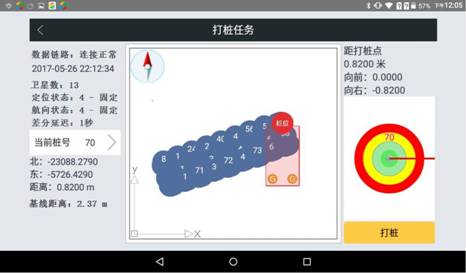

軟件顯示界面圖

軟件顯示界面圖

五、實際應用案例

  以在靜力壓樁機的應用為例,在過去人們憑借經緯儀、全站儀及RTK等技術手段進行“人工”或“半人工”打樁定點,目前市面上的靜力壓樁機都是采用回轉機構構成的步履式行走,縱移和橫移完全破壞了之前的標記點,施工人員很難找到原來的標記點來定位,同時樁機到位后復測點位基本無法實現。之前采用經緯儀加鋼尺的組合進行定點放樣,這種方式前期運算量大,后期放樣施工繁瑣,工作效率低,強度大。在某型靜力壓樁機安裝了IG300-PD高精度北斗/GPS高精度樁機智能定位引導系統之后,不再需要用觀測標記點來定位,系統通過實時獲取和解算方位信息,引導操作手實施可靠的精準定位,大大提高了打樁效率,原來5人組一天能打25根樁,現在4個人一天可打30根樁,不論晚上或者天陰下雨都可以不間斷打樁。

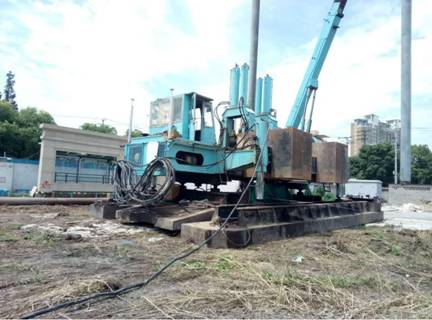

智能引導系統安裝于吳中路樁機施工地

智能引導系統安裝于吳中路樁機施工地

六、總結

  樁基礎施工的未來一定是數字化,我們相信北斗智能打樁引導系統,會越來越受到打樁機施工人員的喜愛,操作簡單、傻瓜式的操作,自動引導和定位,將會成為主流。
