測繪CAD丨批量標注坐標,你不需要嗎?
在學習批量標注之前,大家會CAD標注坐標的方法嗎?
那我們先來看一下如何標注坐標吧。
CAD標注坐標的方法與步驟如下:
步驟一、cad怎么標注坐標?在菜單欄格式中,設置點樣式。再輸入如下圖所示的三點。
步驟二、CAD標注坐標調用坐標命令有三種。
菜單欄:執行【標注】-【坐標】
工具欄:單擊【標注】工具欄中的【坐標】按鈕
命令行:在命令行中輸入dor
步驟三、調用CAD標注坐標命令,點擊點移動鼠標,鼠標往豎直方向移動,得X軸坐標,往水平方向移動得Y軸坐標,最后得到點的X,Y軸坐標。
步驟四、注意:調用CAD標注坐標命令后,點擊點后,命令提示欄顯示。指定引線斷點或[X基準(X)/Y基準(Y)/多行文字(M)/文字(T)/角度(A)],其功能與線性標注、對齊標注等[多行文字(M)/文字(T)/角度(A)]是一樣的。
步驟五、多行文字M:輸入M,回車鍵或確認,便會出現文字格式編輯對話框,輸入我們想要的尺寸值、符號等,其他復雜圖形的坐標標注操作與上述步驟類似,CAD標注坐標完成。
那么,上面的標注方法,大家都學會了嗎?
我想,大家這么聰明,一定已經掌握了標注的方法,那么下面就和小編一起,來看一下批量標注的方法吧!
CAD軟件批量標注坐標的方法如下:
步驟一、打開我們需要批量標注坐標的CAD圖紙。
(1)我需要提前對圖紙進行坐標定位,核對定位坐標無誤后才能開始批量標注坐標,否則所做的工作都是無效的;
(2)在T20天正菜單中找到符號標注→坐標標注(或者直接在CAD命令行里輸入“TCoord”命令)
步驟二、進行CAD軟件批量標注坐標。
(1)點擊做標注后我們就能對想要標注的點進行批量標注坐標了。這是普通的單個標注方法。適用于坐標不是很多,任務量較小的情況下,比較實用。
(2)在使用“TCoord”命令時我們可以看到,后面有一個“批量標注Q”;
(3)在命令行輸入“Q”,出現批量標志小菜單。
步驟三、CAD批量標注坐標對標注點進行選擇和設置
(1)對標注位置選項進行設置,我們這里要標注孔樁,圓心,交點要選中了;
(2)查看標注點所在的圖層位置,選擇需要批量標注坐標的圖層;(圖中小框選擇圖層);
(3)核對我們選的圖層是否與被批量標注坐標的圖層一致,點擊確定。
步驟四、對CAD圖紙進行批量標注坐標
(1)鼠標右鍵框選整張圖紙;
(2)部分孔樁未標注成功,說明該圖形是塊或者位于其他的圖層;需進行調整。
注意:如果被標注圖形是塊時將無法進行標注
步驟五、CAD軟件批量標注坐標完成,進行坐標核對,以免漏標或者多標;調整坐標位置,避免看不清晰,影響使用。
更多相關
千尋星耀SE實測結果大公開:兼容“5星16頻”的它到底牛在哪?
老鐵們可能已經注意到:我們的RTK接收機新品——千尋星耀SE,千尋星耀集成了千尋知寸(FindCM)升級版厘米級高精度定位服務,作為業內首個兼容“5星16頻”衛星數據的測繪終端,在樹蔭、樓宇遮擋等...

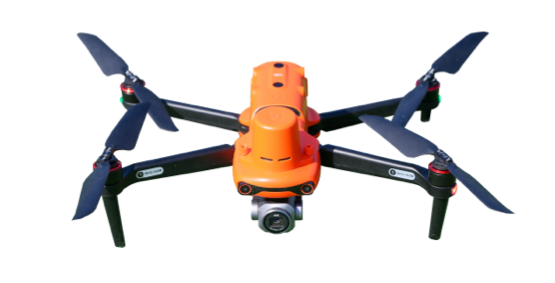

千巡翼X1間讓航測效率加倍提升
